本圖像識別儀為礦用本質安全型設備，是基于機器視覺和AI圖像處理算法實現的一種新型識別儀，相比傳統的落煤式檢測撕裂識別儀（無論是依靠重力或遮擋原理），圖像視覺識別儀，能夠識別出更多的皮帶撕裂狀態，機器視覺識別儀不僅識別狀態全，反應迅速也是其一大優點，本識別儀集成的前端處理算法，檢測出撕裂后即可直接輸出結果，控制皮帶停機，實現皮帶撕裂保護。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能：

1.供電電源（兩路供電，不共地）

a)第一路：額定工作電壓：DC12V；最大工作電流：≤1.6A；

b)第二路：額定工作電壓：DC12V；最大工作電流：≤1.6A。

2.以太網電口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工；

c)傳輸速率：100Mbps；

d)信號工作電壓峰峰值：≤5V；

3.以太網光口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工（波長為1310nm）；

c)傳輸速率：100Mbps；

d)光發射功率：-15dBm～0dBm（0.03mW～1mW）；

e)光接收靈敏度：≤-25dBm；

4.無線參數

a)通信類別及制式：5G NR

b)工作頻段(4T4R)：2515MHz～2615MHz或3400MHz～3500MHz或703MHz～748MHz（下行)、

758MHz～803MHz（上行）；

c)端口最大有效輸出功率（天線前）：（-40～28）dBm/(10mW～0.63W)；

d)接收靈敏度：-80dBm；

5.天線參數（簡單裝置）

a)天線數量：4個；

b)天線型號名稱：SCAF-6060-1/3Q65VJB，膠棒天線；

c)頻率范圍：(600-6000)MHz；

d)增益：3.5dBi。

6.輸入輸出信號

a)4路接點型開關量信號輸入：電阻≤300Ω時可靠導通；電阻≥90KΩ時可靠斷開；

b)4路無源繼電器輸出：接點容量為DC12V/1A（阻性負載），接觸電阻≤1Ω。

主要功能

a)識別儀具有皮帶縱向圖像處理監測功能，可以識別皮帶縱向產生的裂痕裂痕，可判斷10厘米以上的皮帶縱向裂痕；

b)識別儀具有以太網信號及5G通信功能；

c)識別儀具備除塵功能。

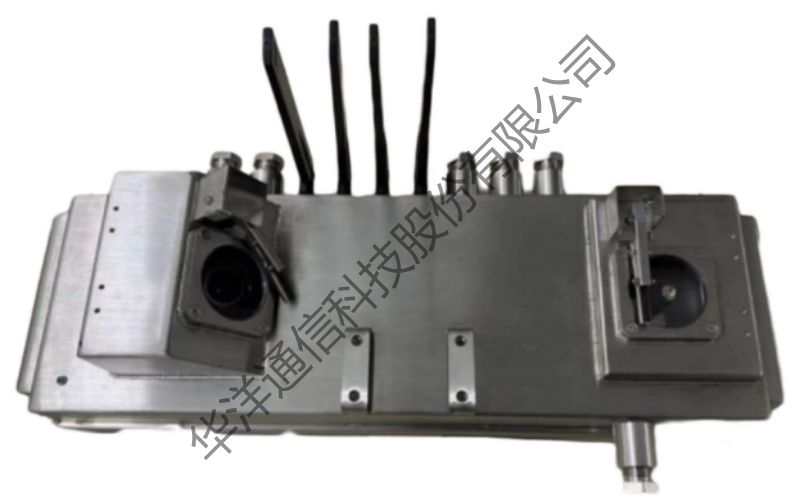

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：610mm×162mm×296mm

重    量：約10kg
