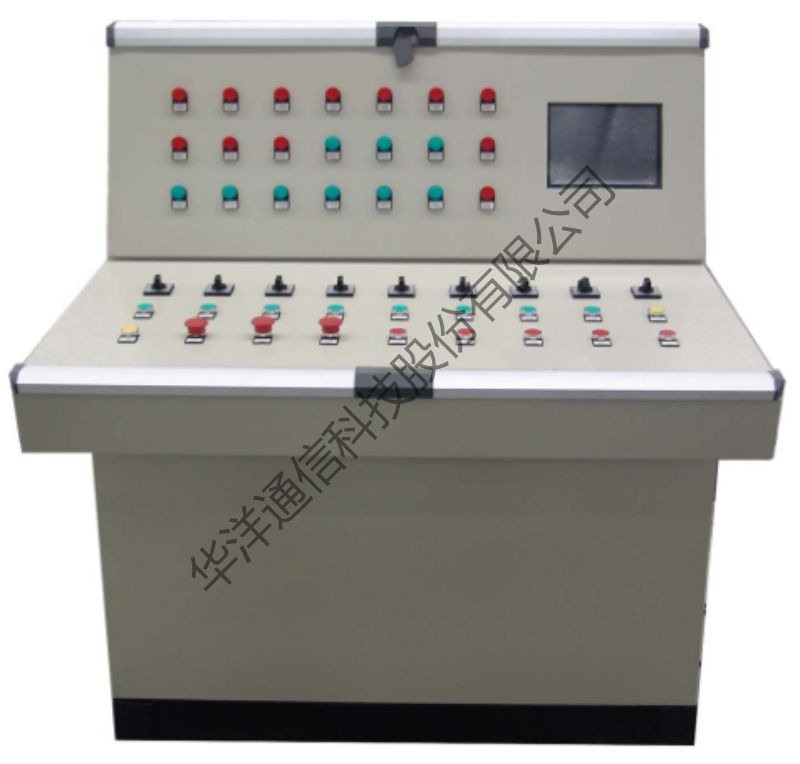

TH1-24礦用本安型操作臺為煤礦、冶金、礦山行業專用的綜合自動化控制設備，能夠接入各種自動控制系統，實現對設備的遠程控制、狀態監控及配置等。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能

1.供電性能：

a)工作電壓：DC24V；

b)工作電流：≤400mA。

2.輸入輸出信號

a)8路高低電平輸入（本安）：輸入高電平不小于20V時，對應“1”；輸入低電平不大于1V時，對應“0”；

b)12路高低電平輸出（本安）：輸出高電平時不小于20V，對應“1”；輸出低電平時不大于1V，對應“0”。

3.功能

a)操作臺面板有14個旋鈕，8個按鈕，2個指示燈；

b)具有旋鈕及按鈕操作功能、指示燈顯示功能。

外觀結構

外殼材質：箱體材質為Q235鋼板，面板材質為1Cr17不銹鋼

外殼防護等級：IP54

外形尺寸：800mm×575mm×960mm

重    量：約65kg
