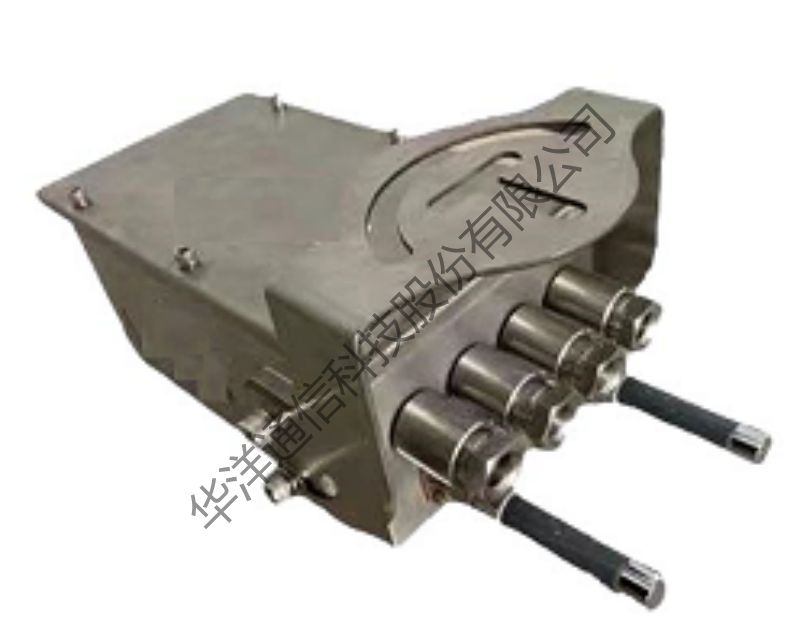

攝像儀為礦用本質安全型設備，具有紅外燈功能，可以在井下光線不好的地方使用，攝像機具有網絡電信號、網絡光信號和網絡WIFI信號三種網絡信號傳輸方式，具備擴音及拾音功能。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能

1.供電電源

a)額定工作電壓：DC12V；

b)最大工作電流：≤1.4A。

2.圖像質量

在環境照度（5～300）Lux下：

a)水平清晰度：400TVL；

b)灰度鑒別等級：7級。

3.以太網電口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工；

c)傳輸速率：100Mbps；

d)信號工作電壓峰峰值：≤5V；

4.以太網光口

a)接口數量：2路；

b)傳輸方式：TCP/IP全雙工（波長為1310nm）；

c)傳輸速率：100Mbps；

d)光發射功率：-15dBm～0dBm（0.03mW～1mW）；

e)光接收靈敏度：≤-25dBm；

5.WIFI傳輸參數

a)射頻口數：2個；

b)通訊協議：IEEE 802.11b/g/n；

c)無線工作頻率：（2400～2483）MHz；

d)發射功率：（-30～17）dBm(天線前測試)；

e)接收靈敏度：≤-80dBm；

f)最大傳輸距離：100m（空曠無障礙環境）。

6.天線參數

a)天線數量：2個；

b)天線型號：LZ-2400100W-NM；

c)標稱增益：2dBi。

7.聲級強度：≥85dB（A）

主要功能

  攝像儀具有在最低照度0.05Lux下能看清實物，并將采集到的實時圖像轉換為網絡光信號、WIFI信號和網絡電信號輸出的功能；可見光照明時，輸出圖像為彩色；具有紅外輔助照明功能，當環境照度過低時自動啟動；攝像儀可以通過以太網接收音頻，并通過揚聲器發聲。

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：407mm×225mm×163mm

重    量：約4.0kg
