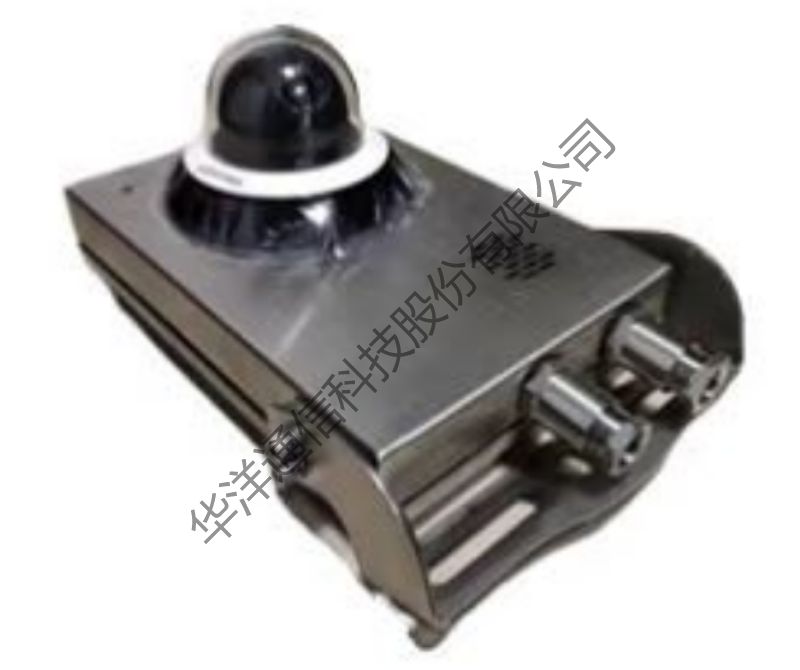

KBA12(K2)礦用本安型球型攝像儀為礦用本質安全型設備，具備前端圖像識別處理、擴音及拾音功能，該型號專門設計用于煤礦工作面使用。

防爆型式及防爆標志

防爆型式：礦用本質安全型； 防爆標志：“Ex ibⅠMb”

主要電氣性能

1.供電電源

a)額定工作電壓：DC12V；

a)最大工作電流：≤1.4A。

2.圖像質量

在環境照度（5～300）Lux下：

a)水平清晰度：400TVL；

b)灰度鑒別等級：7級。

3.以太網電口

a)接口數量：1路；

b)傳輸方式：TCP/IP全雙工；

c)傳輸速率：100Mbps；

d)信號工作電壓峰峰值：≤5V；

4.輸入輸出信號

a)1路接點型開關量信號輸入：接入電阻≤300Ω時可靠導通；接入電阻≥90kΩ時可靠斷開；

b)2路無源繼電器輸出：接點容量為DC12V/1A（阻性負載）,接觸電阻≤1Ω。

5.攝像儀云臺旋轉角度參數

a)水平旋轉角度范圍：（0～350）°；

b)俯仰旋轉角度范圍：（0～90）°。

6.聲級強度：≥85dB（A）

主要功能

  攝像機具有前端圖像處理功能，能夠根據預設的一個場景進行圖像的處理，并能夠根據圖像處理的結果輸出語音報警或開關量信號,并將轉換網絡電信號輸出的功能；攝像儀可以通過以太網接收音頻，并通過揚聲器發聲。具有紅外輔助照明功能，當環境照度過低時自動啟動，輸出圖像變?yōu)楹诎祝痪哂锌刂圃婆_水平旋轉和俯仰旋轉調整功能。

外觀結構

外殼材質：304不銹鋼

外殼防護等級：IP65

外形尺寸：315mm×224mm×133.5mm

重    量：約3.0kg
